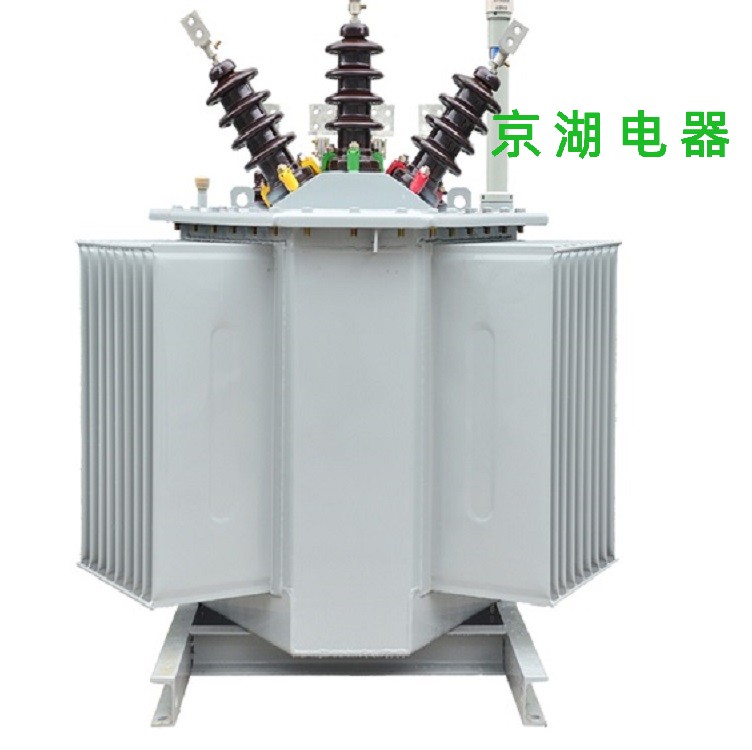

一、S13-M.RL型6-10KV變壓器型號含義

二、S13-M.RL型6-10KV變壓器工作條件

●海拔高度：不超過1000m

●環境溫度：-40℃-+40℃

三、S13-M.RL型6-10KV變壓器結構特征

●鐵芯

采用材質性能不低于2a7ZH100冷軋硅鋼片；三相三柱立體對稱結構，有短及平衡的三相磁路；每組(卷)芯片由薄鋼帶在專用鐵芯卷繞機上繞制，壓力均勻緊實；鐵芯框經真空退火處理，消除應力，提高電磁性能。

三角形鐵芯不需裁剪及沖剪加工，消除了傳統鐵芯的橫向、縱向接縫，減少了磁阻；鐵芯柱橫截面呈圓形,，鐵芯的填充系數，三角形立體結構使它的三相磁回路相等并且短，實現了人們夢寐以求的理想變壓器的鐵芯結構。

●繞組

繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為銅芯式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

●安全保護裝置

80-1600kVA變壓器均裝有壓力釋放閥；根據用戶需求可安裝具有報警和跳閘端子氣體繼電器；

●油溫測更裝置

變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油箱內120±10mm； 容量在1000kVA以上的變壓器裝有戶外式信號溫度計；

●變壓器油箱

變壓器油箱由波紋壁構成，表面采用粉塵靜電噴涂，漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱器的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；

全密封變壓器，在裝配時采用真空注油工藝，**去除了變壓器中的潮氣，變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的可能，因此不定期進行油樣實驗。

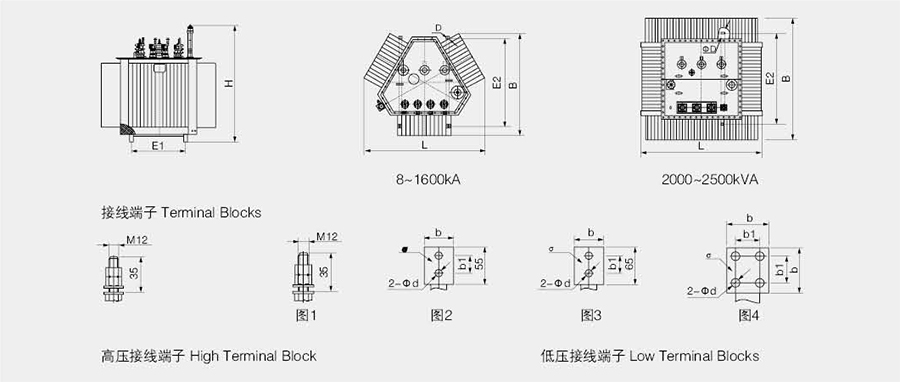

四、S13-M.RL型6-10KV變壓器結構簡圖

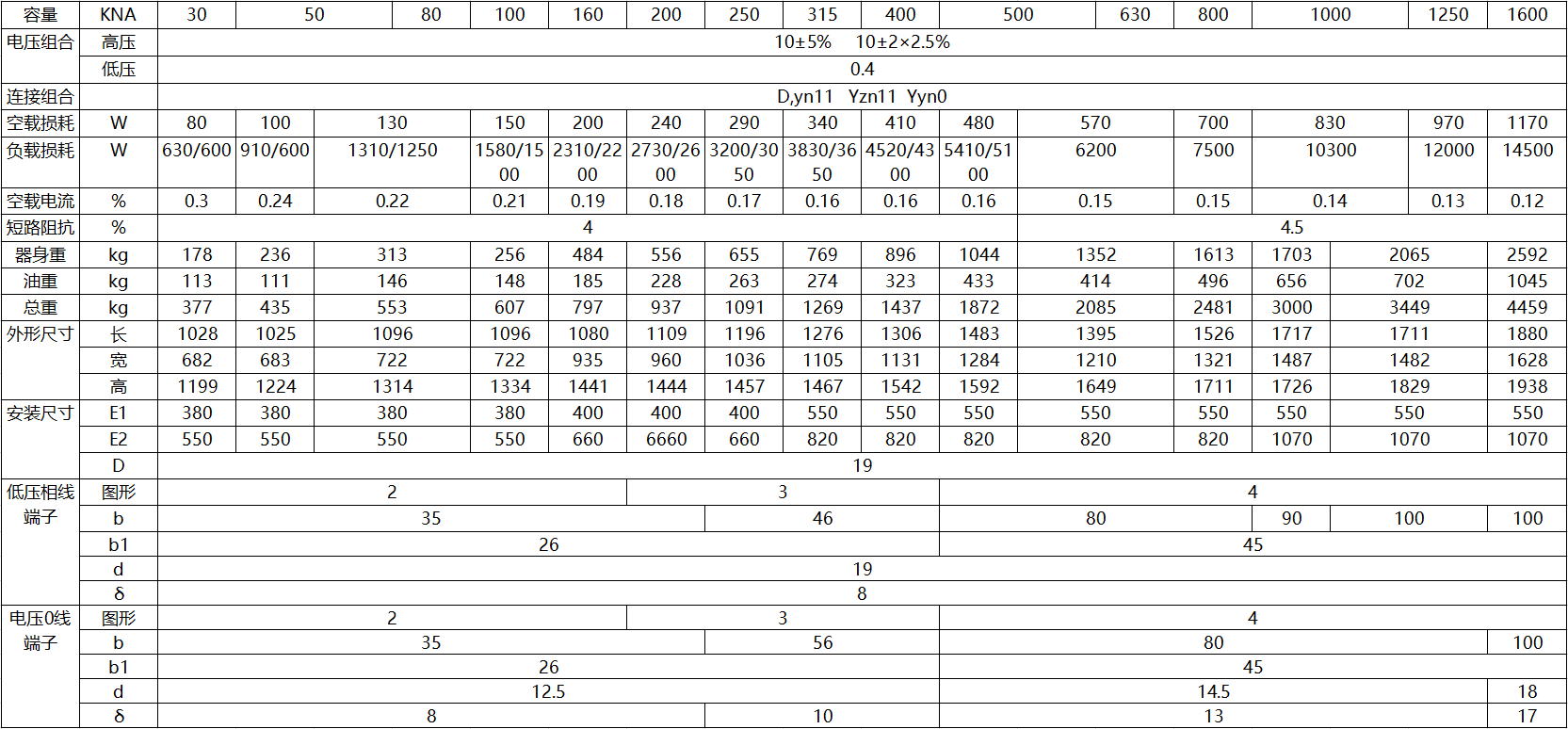

五、S13-M.RL型6-10KV變壓器技術參數
