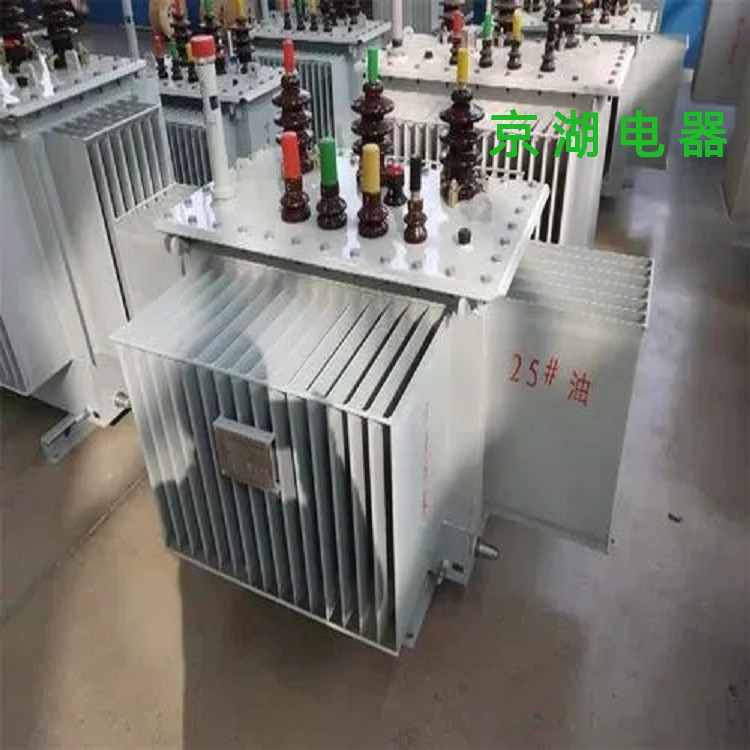

高過載配電變壓器型號含義：
高過載配電變壓器（以下簡稱“高過載配電”）的產品型號的組成型式和型號編制方法按照JB/T3837的規定如下所示：
型號 | □ | □ | — | □ | （） | — | □ | / | 10 | GZ |
代號 | (1) | (2) | (3) | (4) | (5) | (6) | (7) | |||
代號含義 | (1)產品型號字母（2）損耗水平代號（3）密封性（4）絕緣耐熱等級（5）額定容量（KVA）(6)額定電壓（KV）(7)高過載能力 | |||||||||
示例：一臺三相、油浸、自冷、雙繞組、*勵磁調壓、絕緣耐熱等級為F級、損耗水平代號為“11”，額定容量為100KVA的KV電壓等級密封式高過載配電型號表示為：S11-M(F)-100/10GZ.
高過載配電變壓器工作條件：
1、環境溫度：*高氣溫+40℃，*低氣溫-25℃，*熱月平均溫度+30℃，*熱年平均氣溫+20℃；
2、海拔高度：不超過1000米；
3、電源電壓的波形近似于正弦波；
4、三相電源電壓應大致對稱；
5、安裝環境*明顯的污穢；
6、戶內使用。
高過載配電變壓器性能參數：
額定容量 （KVA） | 電壓組合及分接范圍 | 連接組標號 | 空載損耗 （W） | 負載損耗 （W） | 空載電流 （%） | 短路阻抗 （%） | ||
高壓（KV） | 高壓分接范圍（%） | 低壓（KV） | ||||||
高過載50kVA變壓器 | 10 10.5 11 | ±5% ±2x2.5% | 0.4 | Dyn11 Yyn0 | 130 | 910/870 | 1.1 | 4 |
高過載100kVA變壓器 | 200 | 1580/1500 | 1 | 4 | ||||
高過載200kVA變壓器 | 340 | 2730/2600 | 0.9 | 4 | ||||
注：1、根據要求變壓器的高壓分接范圍可供±2x2.5%。2、其它容量的產品性能參數，由用戶和制造廠商協商確定。
額定容量 （KVA） | 電壓組合及分接范圍 | 連接組標號 | 空載損耗（W） | 負載損耗 （W） | 空載電流 （%） | 短路阻抗（%） | ||
高壓（KV） | 高壓分接范圍（%） | 低壓 （KV） | ||||||
高過載50kVA變壓器 | 10 10.5 11 | ±5% ±2x2.5% | 0.4 | Dyn11 Yyn0 | 100 | 910/870 | 0.8 | 4 |
高過載100kVA變壓器 | 150 | 1580/1500 | 0.7 | 4 | ||||
高過載200kVA變壓器 | 240 | 2730/2600 | 0.6 | 4 | ||||
注：1、根據要求變壓器的高壓分接范圍可供±2x2.5%。2、其它容量的產品性能參數，由用戶和制造廠商協商確定。
